N5105软路由开箱

前段时间突然心血来潮，想买个多网口的软路由搭建ALL IN ONE玩玩，遂买了个N5105软路由。

项目	价格
N5105第四版	550
镁光DDR4 8Gx2	150
西数SN750 500G	240

其实16G+500G的组合对于N5105这种性能不算太强的CPU来说有点性能过剩了，会导致瓶颈在CPU出现，但是本着只买最贵的不买最合适的精神，就配成了这种配置。

买了也算是有一段时间了，一直没去部署相关服务，现在记录一下部署的相关过程。

下载资源

PVE
Termius
OpenWrt镜像

部分软件需要科学上网才可正常下载！ OpenWrt用的是Klever大佬编译的，也可以选用其他的镜像。

安装PVE

使用Rufus选择指定磁盘以及对应的ISO镜像，安装模式要选择DD模式，按如下图。 Rufus

1.写入完成后插入软路由，BIOS设置为U盘启动。
2.选择安装的磁盘。
3.设置时区。
4.设置密码。
5.配置IP地址已经网桥端口。
完成以上步骤等待安装完成就即可。

配置PVE

更换PVE源

1
2
3
wget https://mirrors.ustc.edu.cn/proxmox/debian/proxmox-release-bullseye.gpg -O /etc/apt/trusted.gpg.d/proxmox-release-bullseye.gpg
echo "#deb https://enterprise.proxmox.com/debian/pve bullseye pve-enterprise" > /etc/apt/sources.list.d/pve-enterprise.list
echo "deb https://mirrors.ustc.edu.cn/proxmox/debian/pve bullseye pve-no-subscription" > /etc/apt/sources.list.d/pve-no-subscription.list

Debian换源

1
2
3
4
5
6
7
8
mv /etc/apt/sources.list /etc/apt/sources.list.bk
echo "deb http://mirrors.ustc.edu.cn/debian stable main contrib non-free
# deb-src http://mirrors.ustc.edu.cn/debian stable main contrib non-free
deb http://mirrors.ustc.edu.cn/debian stable-updates main contrib non-free
# deb-src http://mirrors.ustc.edu.cn/debian stable-updates main contrib non-free

# deb http://mirrors.ustc.edu.cn/debian stable-proposed-updates main contrib non-free
# deb-src http://mirrors.ustc.edu.cn/debian stable-proposed-updates main contrib non-free" > /etc/api/sources.list

更新软件包

1
apt makecache && apt udpate -y $$ apt upgrade -y

引申

PVE，是基于Debian的Linux系统，虚拟机内核为KVM。而且大多数操作需要命令行完成，比较契合程序员的气质，故而选择PVE而不是EXSi。

安装OpenWrt

开启并配置硬件直通

BIOS中打开硬件直通（VT-d && VMX）
编辑Grub
sed -i 's/GRUB_CMDLINE_LINUX_DEFAULT=\"quiet\"/GRUB_CMDLINE_LINUX_DEFAULT=\"quiet intel_iommu=on\"/g' && update-grub
编辑完成后需要重启使引导生效。

使用命令确定物理接口和内部接口对应关系

1.安装ethtool

apt install ethtool -y

2.打开端口自动启动 & 重启系统 enp2s0 3.确认所有网卡位置

lspci | grep -i ’eth'

ethtool

4.通过网口插拔确认设备位置使用ethtool -i enp5s0确定网卡PCI位置，使用ethtool enp5s0确定enp5s0对应物理网口位置。 ethtool

下面是我确认出来的对照表：

物理接口	内部接口	PCI位置
ETH0	enp2s0	02:00:0
ETH1	enp3s0	03:00:0
ETH2	enp4s0	04:00:0
ETH4	enp5s0	05:00:0

上传并安装OpenWrt

1.在local下上传ISO镜像

2.创建虚拟机，名称自定义，ISO镜像选择刚刚上传的镜像，系统配置默认，磁盘根据个人需要配置，也可以删除磁盘，CPU核心一般跟物理核心数量一样，内存按照需求设置，我设置为1GB了，网络选择默认，点击完成即可创建虚拟机。

3.将网卡直通到OpenWrt

选择OpenWrt虚拟机的硬件选项，添加PCI设备，将除了网桥链接的网口之外都直通到虚拟机。

注意网卡添加的顺序，klever的镜像将第二个添加的网卡默认设置为wan口(网桥为第一个网卡)

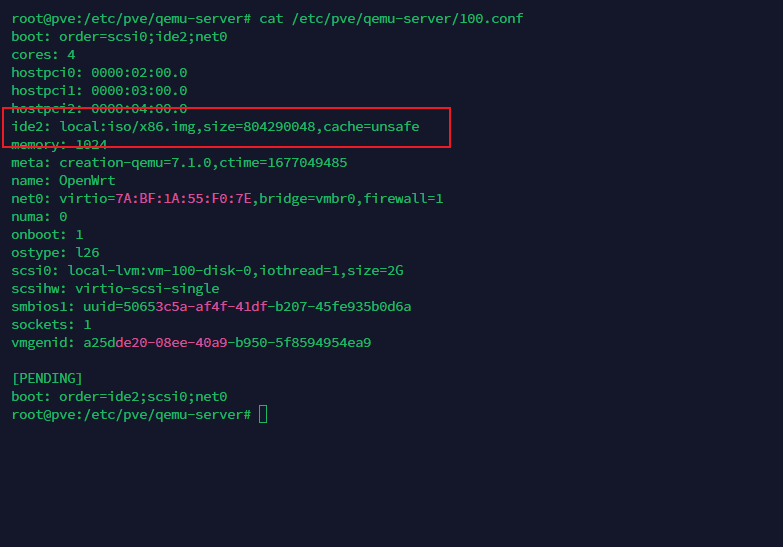

4.修改镜像类型删除cdrom配置，添加cache=unsafe配置 5.启动OpenWrt 将ide2设置为第一启动项，并禁用其他启动项，点击控制台即可启动OpenWrt，此时OpenWrt还无法通过URL正常访问，需要在控制台确定LAN口的IP以及子网掩码，将PC接入网桥网口，手动设置IP为LAN口所属的IP以及子网掩码，即可正常访问。

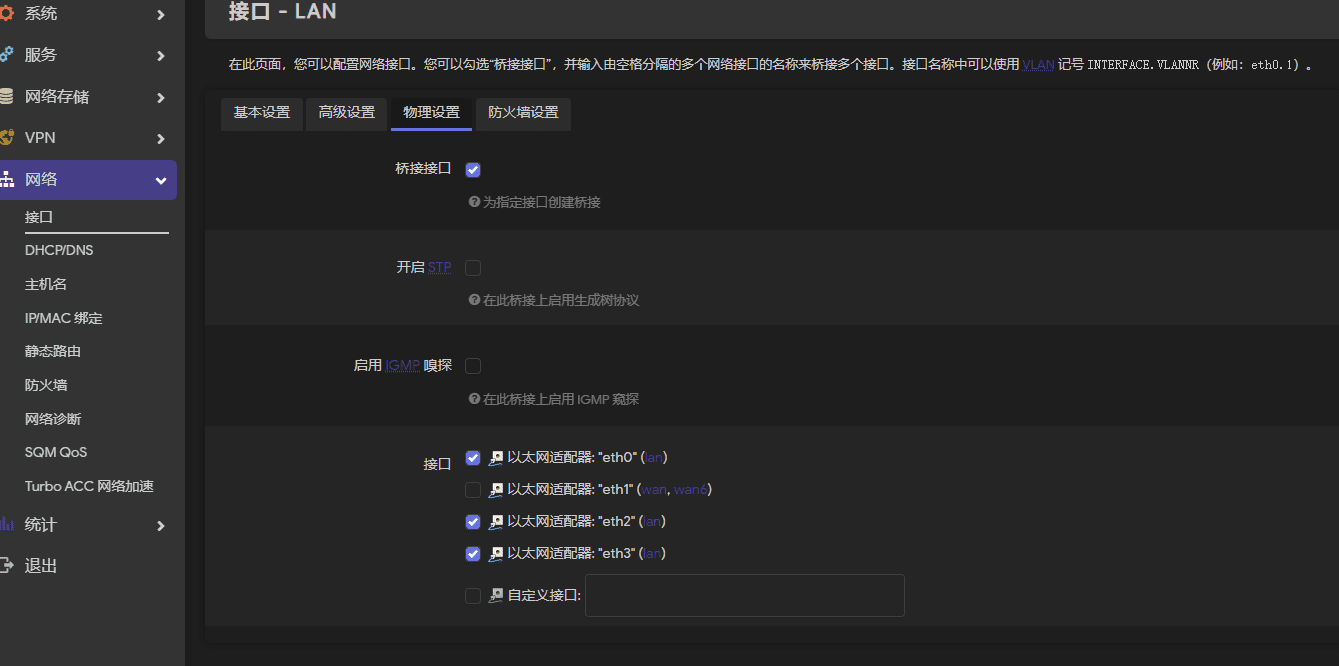

将其他网口设置为LAN口设备，并强制开启DHCP服务：将PC修改为DHCP获取IP后即可正常使用。

在LXC下安装Docker

安装Centos9-release

1.CT模板换源并下载

1
2
3
4
cp /usr/share/perl5/PVE/APLInfo.pm /usr/share/perl5/PVE/APLInfo.pm_back
sed -i 's|http://download.proxmox.com|https://mirrors.tuna.tsinghua.edu.cn/proxmox|g' /usr/share/perl5/PVE/APLInfo.pm

systemctl restart pvedaemon.service # 重启服务

在CT模板中选择centos9-release进行下载。 2.创建CT 选择指定镜像，根据个人需求修改对应的配置即可，完成后即可成功创建。

安装Docker

1.一件安装Docker

1
2
apt install curl -y
curl -sSL https://get.daocloud.io/docker | sh

2.安装portainer

1
2
docker volume create portainer_data
docker run -d -p 8000:8000 -p 9000:9000 --name=portainer --restart=always -v /var/run/docker.sock:/var/run/docker.sock -v portainer_data:/data portainer/portainer-ce

完成

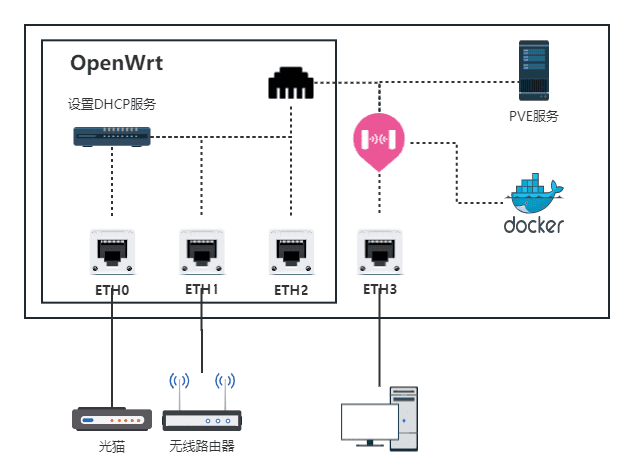

输入IP:9000即可正常访问，至此PVE的安装就完成了，下面贴上网络拓补图。
